一、内容提要

今天笔者同样以测井岩性分类为实例,为大家分享一种被称为“最简单的机器学习算法之一”的K-近邻算法(K-Nearest Neighbor, KNN)。

K-近邻算法(KNN,K-Nearest Neighbor)可以用于分类和回归[1]。K-近邻算法,意思是每一个样本都可以用它最接近的K个邻居来代表,以大多数邻居的特征代表该样本的特征,据此分类[2]。它的优势非常突出:思路简单、易于理解、易于实现,无需参数估计[3]。

本期笔者将KNN算法应用在基于测井数据的岩性分类上。

下面分为算法简介、实例计算与代码解读三个部分进行讲解。(代码获取方式详见文末)

二、算法简介

K-近邻算法

K-近邻算法的计算过程是:一个未知分类的样本进入数据集、那么与它最相似(特征空间中最邻近)的K个样本的类别大多数是哪一类,那么它就是哪一类。K-近邻算法的主要流程如下:

1)存在一个训练样本集,训练集中每个样本都已知所属的分类,指定最近邻居数K。
2)输入没有分类的新样本后,将新样本的每个属性与训练集中的样本对应的属性进行比较,然后提取最相近的K个样本的分类;
3)这K个样本出现最多的分类就是新数据的分类。

下面我们举一个对《未知》小说进行分类的例子,来解释K-临近算法的主要流程(见下表)。

 有六篇中篇小说,根据小说中枪战次数和接吻次数(特征)(虚构数据)归类为言情小说或黑帮小说。由于《未知》的接吻片段次数多、枪战片段次数少,于是将《未知》与言情小说归为一类。通过这个例子我们可以发现,K-近邻算法是不需要训练过程的,而且是没有参数估计的。

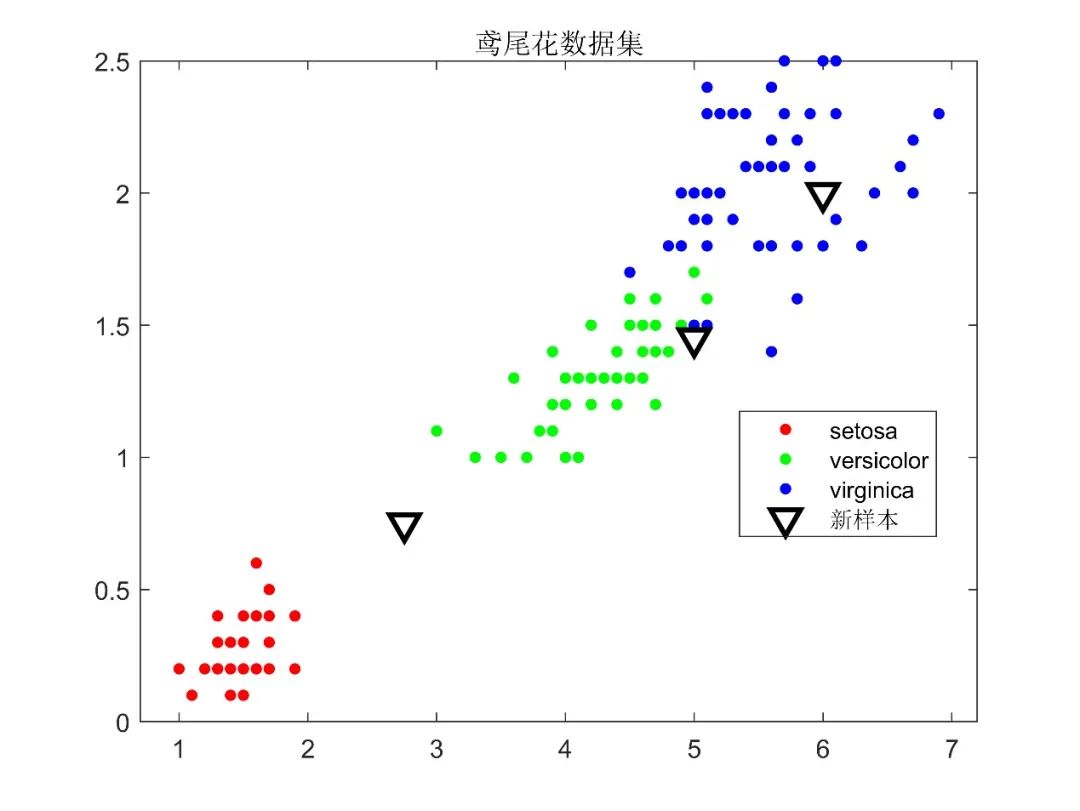

在算法的实现中,我们使用matlab自带的“鸢尾花的分类”例子,来展示KNN算法是如何被实现的。如图所示,鸢尾花数据集每个样本有两个特征,可用散点的形式绘制在二维平面上;对应三种分类(setosa,versicolor和virginica)。现在插入三个新样本(使用▽标识),并根据KNN的方法对其进行分类。

图1:鸢尾花数据集分类(matlab)

如算法简介中介绍,只需要计算3个新样本与全部训练集数据的距离,再进行类别统计即可,这样的做法在数据量极大的时候效率很低。这时,如果将所有数据点之间的位置关系建立联系——KD树(K-Dimensional Tree,KDTree),在搜索新样本的最邻近点时从树的根节点一步一步向叶节点搜索,就能以更高的效率搜索到最临近点。

对KDTree生成和查询的详细步骤不多做赘述,这里我们使用github上的matlab kdtree可视化库对KDTree进行可视化,给大家提供直观的认识,不做重点介绍。生成kdtree并可视化的代码如下:

function tree_output = kd_buildtree(X,plot_stuff,parent_number,split_dimension)

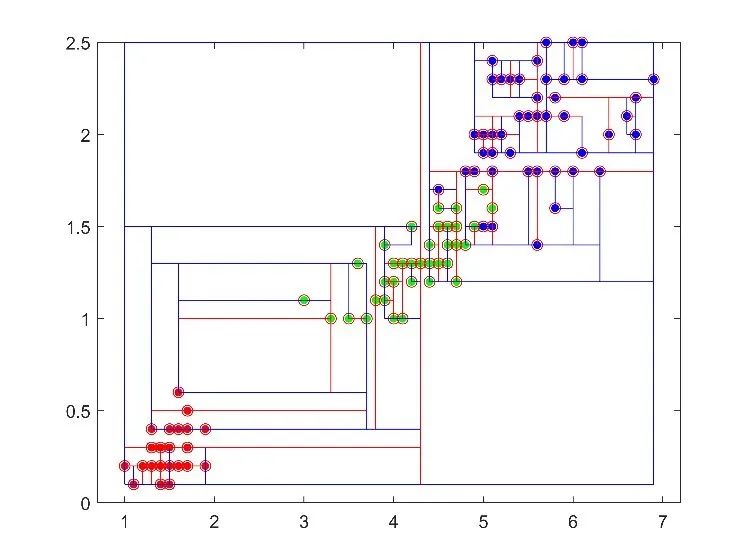

在二维空间中,KDTree表示为如图2所示的,不断分割二维平面的模式。当有新样本加入集合中,就放入二维平面(多维数据为超平面)的对应区域中,通过搜索能很快搜索到K个近邻点。

图2:KDTree

三、实例计算

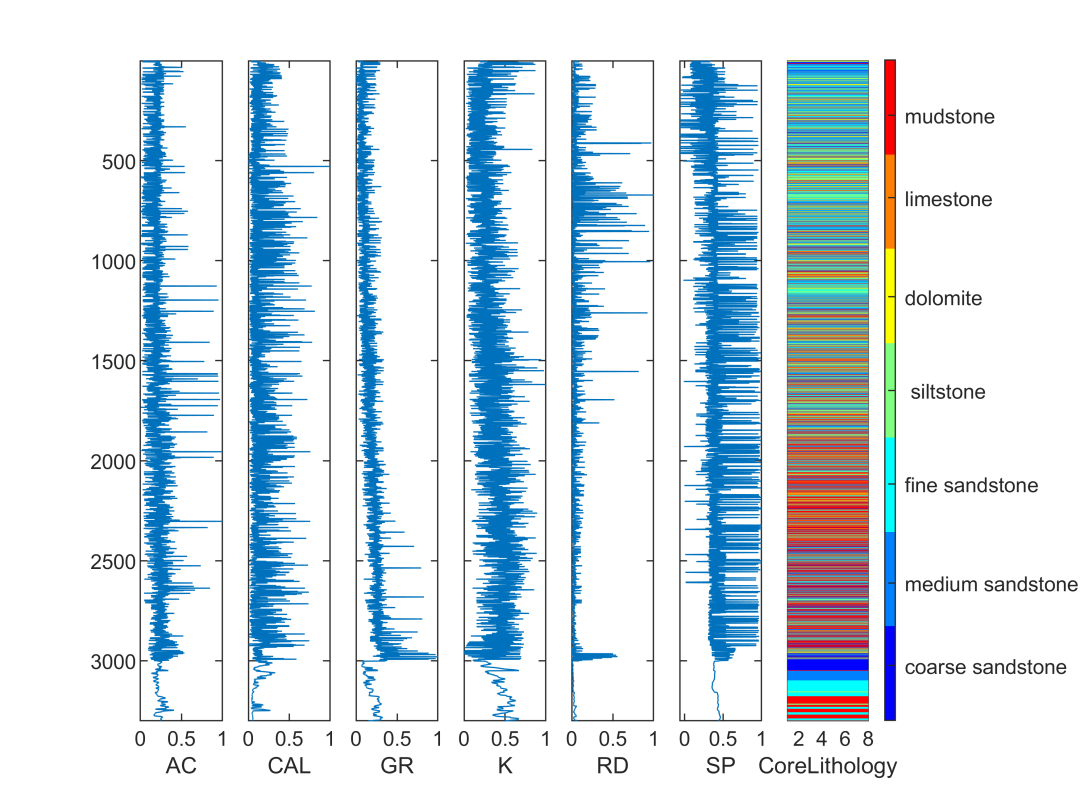

实例:基于六条测井曲线,对岩性进行划分。训练集如图3所示。

数据:训练集由3300个深度的测井曲线以及对应的岩性分类组成。则每一个深度看作一个样本,测井曲线的数值作为属性、岩性作为分类结果。367个深度的测井曲线以及对应的岩性分类作为测试集,测试建立的模型性能。

目的:基于六条测井曲线数据构建一个KNN模型,用于岩性类型划分。

图3:基于测井数据的岩性识别结果示意图

四、代码解读

第一步 数据导入

%% 数据导入
load traindata.mat
load testdata.mat

第二步 建立
使用训练数据集构造KDTree

x = traindata(:,1:6);
Mdl = KDTreeSearcher(x);

第三步 寻找测试集K个邻居
使用KDTree 结构体MDI,得到n,n为样本数x邻居数的矩阵,每一行对应一个测试样本,这一行的所有元素代表最邻近的训练集样本点的索引

[n,~] = knnsearch(Mdl,testdata(:,1:6),'k',k);

第四步 循环提取测试集样本对应邻居
循环提取测试样本的邻居,并统计众数进行投票,得到最终分类结果。使用validate计算最终的准确率分类。其中mode用于计算最近邻点分类向量tempClass中的众数。

for i = 1:size(n,1)

    tempClass = traindata(n(i,:),7);
    result = mode(tempClass);
    resultClass(i,1) = result;

end

validate = sum( testdata(:,7) == resultClass )./ size(testdata,1) * 100;

第五步 对K进行优化调参

将以上过程封装为函数myKNNCLass,将k作为参数进行调参,由于需要使用众数作为结果,因此邻居数应该选择为奇数。

for kValue = 1:2:15
    validate = myKNNCLass(traindata,testdata,kValue);
    disp(['取近邻数K = ' num2str(kValue),'; 此时的准确率为 ' num2str(validate) '%'])
end

得到结果 >>

取近邻数K = 1; 此时的准确率为 90.9836%

取近邻数K = 3; 此时的准确率为 87.9781%

取近邻数K = 5; 此时的准确率为 84.153%

取近邻数K = 7; 此时的准确率为 84.9727%

取近邻数K = 9; 此时的准确率为 82.2404%

取近邻数K = 11; 此时的准确率为 80.0546%

取近邻数K = 13; 此时的准确率为 79.235%

取近邻数K = 15; 此时的准确率为 77.8689%

则最后使用取近邻数1为最好。
