LIN网络管理

网络管理主要指的是网络的休眠和唤醒管理

一、唤醒

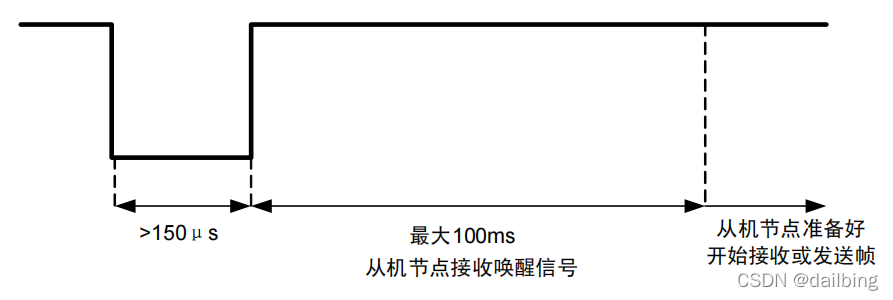

当总线处于休眠状态时,主/从机节点都可以向总线上发送唤醒信号,唤醒信号持续 250μs~5ms。其余节点(除发送唤醒信号以外的节点)以大于 150μs 为阈值判定唤醒信号。每个从机节点必须在唤醒信号显性脉冲的结束处算起 100ms 以内准备接收来自主机的命令(帧头);主机节点也必须被唤醒,100ms 之内主机节点发送帧头开始通信。主机节点的同步间隔段也可以充当唤醒信号,由于从机节点需要作初始化处理,因此主机节点所发的这个帧有可能不会被正常接收。

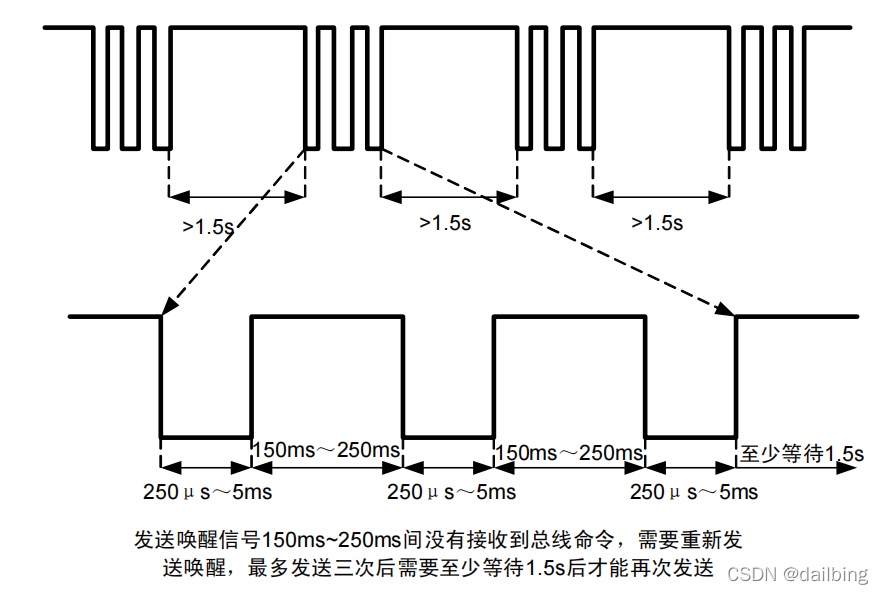

        如果节点发送出唤醒信号后,在 150ms~250ms 之内没有接收到总线上的任何命令(帧头),则可以重新发送一次唤醒信号。唤醒信号最多可以发送 3 次,3 次之后,必须等待至少 1.5s 之后才可以再次发送唤醒信号。

二、休眠

总线可以在两种情况下进入休眠:
        (1) 利用诊断帧中的主机请求帧 0x3C 作休眠命令,要求数据段的第一个字节为 0x00,其余字节为 0xFF
休眠命令由主机节点发出,总线上的从机节点只判断数据段的第一个字节,其余字节忽略。从机节点在接收到休眠命令后,不一定要进入低功耗模式,根据应用层需要设置。

         (2) 当总线静默(没有显性和隐性电平之间的切换)4s10s 时,节点自动进入休眠状态。
